Visualisierung von Daten aus dem Schienennahverkehr
Ein reibungslos funktionierendes Nahverkehrs-Schienennetz ist das Rückgrat für saubere, lebenswerte Städte und stellt sichere und nachhaltige Reisemöglichkeiten bereit. Unser System Performance Dashboard zentral zusammengefasste Einblicke in ihre Nahverkehrsinfrastruktur – für eine bessere Netzauslastung, mehr Pünktlichkeit, zustandsorientierte Wartung und optimale Kapazitätsnutzung.
Ein reibungslos funktionierendes Nahverkehrs-Schienennetz ist das Rückgrat für saubere, lebenswerte Städte und stellt sichere und nachhaltige Reisemöglichkeiten bereit. Unser System Performance Dashboard zentral zusammengefasste Einblicke in ihre Nahverkehrsinfrastruktur – für eine bessere Netzauslastung, mehr Pünktlichkeit, zustandsorientierte Wartung und optimale Kapazitätsnutzung.
Im Datendschungel den Überblick bewahren
All-in-Lösung für alle Rollen im Schienennahverkehr
Linienbetreiber
- Übersichtliche Dateneinblicke basierend auf benutzerdefinierten KPIs wie Energieverbrauch, Pünktlichkeit der Linie und Verspätungen sowie Linienkapazitäten von Zügen und Bahnsteigen
Instandhalter
- Kombination von Daten aus Signalisierungs- und Funksystemen zur Überwachung des Zustands aller Assets, einschließlich Funkanlagen, Stellwerken, CBTC, ATS, der streckenseitigen Ausrüstung und der Weichenüberwachung
Bahnhofsbetreiber
- Überwachung von Assets am Bahnhof (SCADA, CCTV, Klimatisierung)
- Optimierung des Personenflusses mithilfe von Gruppensimulationen und Kapazitätslösungen

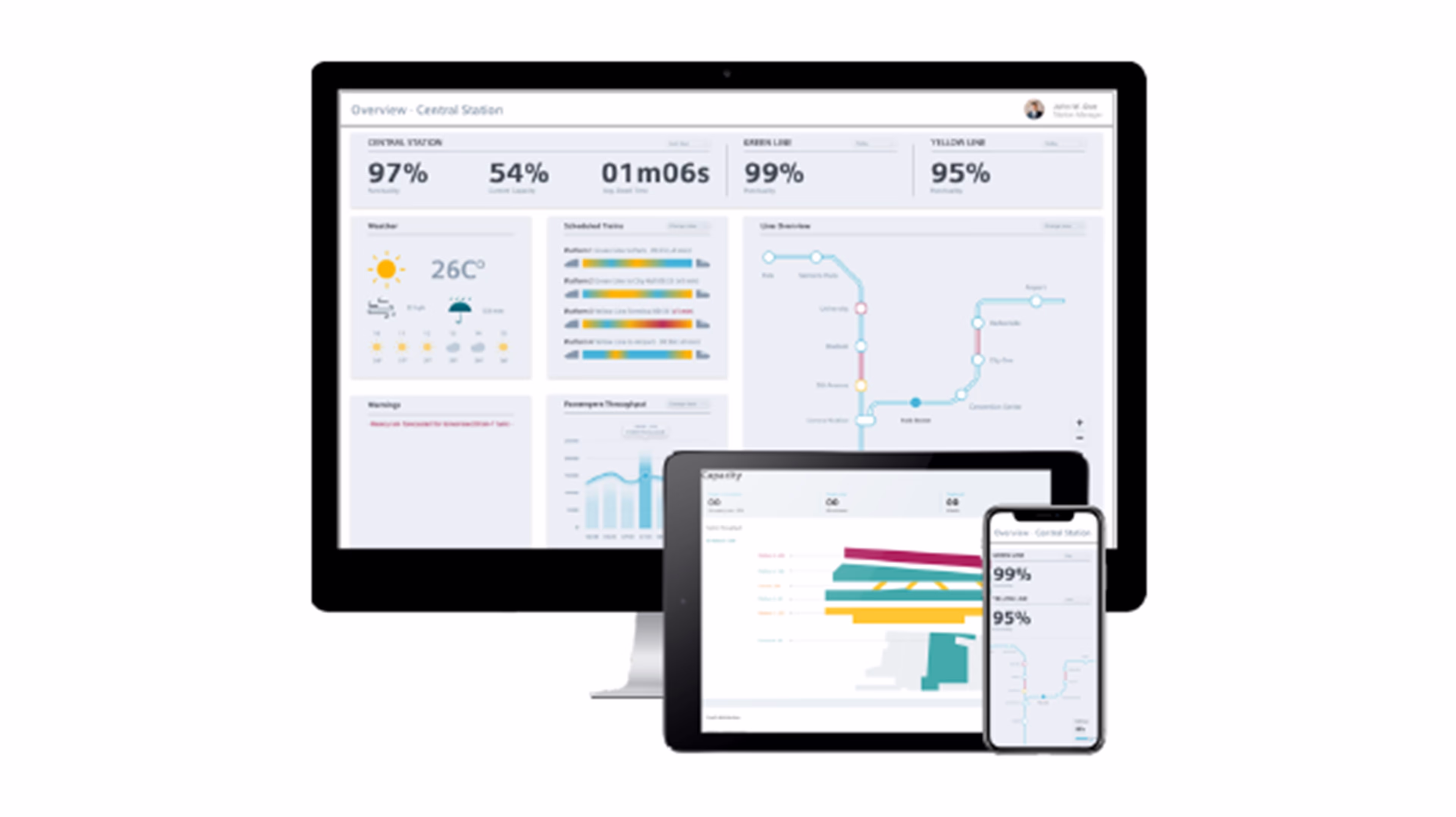

Entdecken Sie, was das Dashboard Ihnen zeigen kann
Dashboard für KPIs und Einblicke zu Signalsystemen
Wie pünktlich sind die Züge auf Ihrer Linie? Und gibt es an Ihren Bahnsteigen ungewöhnliche Abweichungen der Verweilzeiten oder verpasste Haltepunkte? Das System Performance Dashboard für Nahverkehrssysteme bietet Betreibern im Nahverkehr einen Überblick über wesentliche KPIs Ihrer Signalsysteme zur Überwachung und Optimierung der Pünktlichkeit Ihrer Linien und an Bahnsteigen.
Übersicht zur Pünktlichkeit
- Pünktlichkeitsquote, in %
- Verpasste Haltepunkte, in %
- Anzahl der Notbremsungen, pro Linie
- Heatmap: Häufigkeit von Notbremsungen pro Bahnhof
- Anzahl der Notbremsungen pro Freimeldeabschnitt
Pünktlichkeit (Bahnsteig)
- Bahnhof und Bahnsteig mit den meisten verpassten Haltepunkten
- Bahnhof und Bahnsteig mit der längsten Abweichung
- Durchschnittliche Ankunftsabweichung in Sekunden, durchschnittliche Abfahrtsabweichung in Sekunden, durchschnittliche Verweilzeitabweichung in Sekunden
- Zug mit den meisten ausgelassenen Haltepunkten
- Anzahl der ausgelassenen Haltepunkte pro Bahnsteig
- Höchste Verweilzeitabweichung pro Bahnsteig
- Anzahl der verpassten Haltepunkte pro Zug
Pünktlichkeit (Linie)
- Durchschnittliche Pünktlichkeit, in %, pro letzter Woche
- Stellwerke mit den meisten Notbremsungen (EB)
- Der „Grund“, der zu den meisten Notbremsungen führte
- Zug mit den meisten Notbremsungen
- Zug mit der längsten Abweichung
- Liniendiagramm: Pünktlichkeitsquote im Laufe der Zeit, gefiltert pro Linie, pro Fahrtrichtung
- Balkendiagramm: Ursache für Notbremsungen, „Gründe“
- Balkendiagramm: Anzahl der Notbremsungen pro Zug, gefiltert pro Linie, pro Fahrtrichtung, pro Fahrmodus des Zuges
- Korrelationsmatrix: Korrelation der wichtigsten Leistungsindikatoren wie Pünktlichkeit insgesamt, Ankunftspünktlichkeit, durchschnittliche Abweichung bei Ankunft, [...]
- Dichteplot: Verteilung der Vorfälle mit Abweichung, gefiltert nach Fahrtrichtung
Dashboard für KPIs zur Funkleistung
Die ständige Überwachung der Leistung des Funksystems ist der Schlüssel zu einer sicheren und zuverlässigen Übertragung von betriebsrelevanten Daten, wie beispielsweise CCTV-Übertragungen in Echtzeit, sowie zur Realisierung von Fahrgast-Services wie On-Board-PIS, WiFi und Online-Werbung. Das System Performance Dashboard für Nahverkehrssysteme gibt den Betreibern einen klaren und schnellen Überblick über die Funksignalstärke an verschiedenen Orten, für einzelne Züge und zu verschiedenen Zeiten. Betreiber können auch ganz bequem KPIs wie Alarme, Ausfälle, Abdeckungsleistung und Geräteverfügbarkeit überprüfen.
Funkübersicht
- Zugverfügbarkeit, in %
- Streckenseitige Verfügbarkeit, in %
- Leistungsstatus der Abdeckung: „gut“ > 95 %
- Funksystem, in %
- Übersicht über die in der letzten Zeit aufgetretenen Alarme, pro Zug/Zugangspunkt
- Aktueller Status der Züge: visualisierte Bahnlinienkarte mit allen im Einsatz befindlichen Zügen, Problemen innerhalb der Bahnlinie und genauer Position
- Längster Ausfall bei Zügen, in Stunden
- Längster Ausfall bei Zugangspunkten
Zug – Übersicht
- Zugverfügbarkeit, in %
- Alarmanzahl, letzte 7 Tage
- Funksystem, in %
- Übersicht über „Fehler“ der Züge in den letzten Tagen, z. B. „verlorene Verbindung“
- Längster Ausfall bei Zügen, in Stunden
- Durchschnittliche Signalstärke aller Zugangspunkte
Zug – Einzelheiten
- Geräteverfügbarkeit, in %
- Serviceverfügbarkeit, in %
- Durchschnittliche Signalstärke, in dB, letzte 30 min
- Übersicht zu Alarmen, vergangene Tage
- Spezifische Zugausfälle im Laufe der Zeit, vergangene Wochen
- Anzahl der spezifischen Zugalarme im Laufe der Zeit, vergangene Wochen
- Signalstärke der Funkkarten, Signalstärke nach Zeit und Ort
Streckenseitige Ausrüstung – Übersicht
- Zugverfügbarkeit, in %
- Alarmanzahl, letzte 7 Tage
- Funksystem, in %
- Abdeckungsleistung, in %
- Durchschnittliche Signalstärke über Verkettungsposition, in dB
- Übersicht über die in der letzten Zeit aufgetretenen Alarme pro Zugangspunkt
Streckenseitige Ausrüstung – Einzelheiten
- Geräteverfügbarkeit, in %
- Alarmanzahl, letzte 7 Tage
- Tabelle mit allgemeinen Informationen pro Zugangspunkt („Raw IP“, [...])
- Übersicht über die in der letzten Zeit aufgetretenen Alarme pro Zugangspunkt
- Segmentausfälle der vergangenen Tage
Dashboard für den Controlguide AIRO MT, unsere Lösung für bedarfsgerechten Transport
Zugdienstleistungen präzise auf den tatsächlichen Bedarf anzupassen ermöglicht die Einsparung von Zügen, Zugkilometern und Energieverbräuchen ebenso wie kürzere Wartezeiten. Unsere bedarfsgerechte Transportlösung Controlguide AIRO MT bietet einen optimierten Zugang zur Vorbereitung von Fahrplänen und Planung von Zügen, basierend auf tatsächlichem Passagierbedarf. Das System Power Dashboard liefert Betreibern im Nahverkehr elementare Einblicke in den prognostizierten und tatsächlichen Passagierbedarf, den Vergleich zum aktuellen Tag, eine Vorhersage der Qualität für vergangene Tage und den von AIRO MT entwickelten Zugplan inklusive des vorhergesagten Passagierbedarfs.
Bedarfsgerechter Transport – Überblick
- Übersicht vorhergesagter Passagierzahlen für den aktuellen und mehrere zukünftige Tage
- Vergleich von vorhergesagten Passagierzahlen und tatsächlichen Passagierzahlen für den aktuellen Tag
- Übersicht über die Qualität der Vorhersage als Vergleich der vorhergesagten und tatsächlichen Passagierzahlen der vergangenen Tage
- Übersicht über den von AIRO MT entwickelten Zugplan und den erwarteten Passagierbedarf
Bedarfsgerechter Transport – Einzelheiten
- Vorhergesagte Anzahl an Passagieren pro Linienabschnitt und pro Zeit für den ausgewählten Tag
- Tatsächliche Anzahl an Passagieren pro Linienabschnitt und pro Zeit für den aktuellen Tag
- Zusammenfassung der Abweichungen vom vorhergesagten Bedarf zu den tatsächlichen Passagierzahlen des aktuellen Tags
- Zusammenfassung der Abweichungen vom vorhergesagten Bedarf zu den tatsächlichen Passagierzahlen für vergangene Tage
- Vergleich des von AIRO MT entwickelten Zugplans und des regulären Zugplans für den Tag
Dashboard für die Leistungs-KPIs von Bahnhofs-Assets
Es kann schwer sein, den Überblick über alle technischen Anlagen und Assets eines Bahnhofs zu bewahren. Um diese Aufgabe zu vereinfachen und einen reibungslosen Bahnhofsbetrieb zu gewährleisten, bietet das System Performance Dashboard Betreibern und Instandhaltern im Nahverkehr mit dem Digital Station Manager. eine übersichtliche Visualisierung der Leistungsdaten der Anlagen und Assets eines Bahnhofs. Es lassen sich so Zustände und Alarme von Assets und Anlagen wie Aufzügen und Rolltreppen, Klimaanlagen, Beleuchtungseinrichtungen, Bahnsteiganzeigen, Lautsprechern, Überwachungskameras, Zugangskontrollmitteln, Signalisierungskomponenten und viele weitere einfacher und schneller prüfen und lokalisieren.
Übersicht über Bahnhofs-Ausrüstung
- Funktionierende Ausrüstung, in %, des ausgewählten Bahnhofs
- Anzahl der Warnungen zu Ausrüstungen in der Bahnhofshalle oder auf dem Bahnsteig
- Die Funktion „Alarme“ zeigt die letzten von der Ausrüstung ausgegebenen Alarme an
- Die Anzahl der aktuellen ungelösten Alarme wird angezeigt
- Anzahl der aufgetretenen Ausfälle in Abhängigkeit von der Zeit
- Verteilung der Assets (in 2D-/3D-Ansichten) einschließlich farblicher Kennzeichnung des Gesundheitszustands der einzelnen Assets
Dashboard für Kapazitäts- und Gruppensimulation
Wie viele Fahrgäste nutzen die unterschiedlichen Bahnsteige? Wie steht es um die Kapazität des Bahnhofs? Und wie ist die Kapazität des Zuges? Das System Performance Dashboard hat die Antworten parat. Es unterstützt Betreiber im Nahverkehr bei der Bewältigung von Menschenansammlungen und der Einhaltung von Social-Distancing-Vorgaben durch die Visualisierung von Daten, die von der Siemens Digital Station Capacity Solution gesammelt und analysiert werden. Auf diese Weise können Betreiber bequem alle KPIs im Zusammenhang mit Social-Distancing-Vorgaben im Auge behalten, um eine Überfüllung der Bahnsteige und Züge zu vermeiden.
Übersicht zur Kapazität
- Anzahl der überfüllten Bahnhöfe
- Anzahl der Notfallalarme
- Durchschnittliche Auslastung über alle Bahnhöfe, in %
- Durchschnittliche Auslastung über alle Züge, in %
- Netzübersicht des gesamten Nahverkehrssystems für die ausgewählte Stadt
- Übersicht über alle allgemeinen Alarme der vergangenen Tage pro Bahnhof und Bahnsteig
- Übersicht der Bahnhofskapazität, gefiltert nach Bahnhof und Bahnsteig, „normal“/„überfüllt“ [...]
Bahnsteigskapazität
- Anzahl der mit dem Zug ankommenden/abfahrenden Personen, in den letzten 2 Minuten
- Anzahl der Personen, die keine Maske tragen
- Bahnhofsplan: das Layout des Bahnsteigs und der Live-Standort jeder einzelnen Person, die sich auf dem Bahnsteig befindet. Es kann eine Warnung angezeigt werden, wenn die Personendichte in einem bestimmten Bereich sehr hoch ist
Bahnhofskapazität
- Anzahl der Personen im Bahnhof und Auslastungsgrad, in %
- Anzahl der Personen, die in den letzten 5 Minuten gekommen/gegangen sind
- Anzahl der tatsächlich in Züge einsteigenden Personen
- 3D-Heatmap zur Kapazität: alle Bahnsteige und Etagen zur Darstellung der Personendichte
- Personenverteilung: farbliche Hervorhebungen zur Darstellung der Personendichte
- Tägliche Auslastungsprognose pro Bahnhof mit „Ist“-Zustand und „prognostiziertem“ Zustand
- Wöchentliche Auslastungsprognose pro Bahnhof mit „Ist“-Zustand und „prognostiziertem“ Zustand
Kapazitätsanalyse
- Erkennung von Auslastungsanomalien: aktuelle/tatsächliche Daten; dynamische Prognose basierend auf verschiedenen Datenquellen wie Wettervorhersagen, statische Prognosen basierend auf statischen Daten wie Wochentagen
- Zugangsströme, getrennt nach Eingängen
- Auslastung pro Bahnhof, getrennt nach Bahnhofshalle, Bahnsteig, „Zwischenetagen“ [...]
- Eingangs-/Ausgangsanalyse, Anzahl der Personen, die den Bahnhof insgesamt betreten oder verlassen
- Alarmtypen („Überfüllung um 42 %“, [...])
- Alarmtypen im Zeitverlauf
Nutzen Sie Ihre Daten zur Optimierung Ihres Nahverkehrsbetriebs
Sichere Konnektivität und intelligente Datenanalysen
Um das meiste aus Ihrem Dashboard herauszuholen, müssen relevante Schienennetzwerkdaten aufgezeichnet, sicher übermittelt, gespeichert, verarbeitet und analysiert werden. Wir ziehen Daten aus Ihren Untersystemen, inklusive der Stellwerke, Weichenantriebe, Balisen, Meldesysteme, Achszähler etc. auf dem sichersten Weg, indem wir die Siemens Data Capture Unit (DCU) eingebettet in die MindConnect Rail Hardware- und Software-Lösung verwenden.
Um diese Daten in beispiellose Einsichten, hochgradig präzise Vorhersagen und wertvolle Entscheidungsunterstützung zu verwandeln, kombiniert unsere Datenanalyselösung modernste analytische Methoden wie künstliche Intelligenz und Machine Learning mit beachtlichem Wissen für die effektive Verdichtung, Verarbeitung und Analyse von Daten.
Über das Cloud-basierte System Performance Dashboard kann dann auf die vorverarbeiteten und in der Cloud gespeicherten Daten zugegriffen werden.

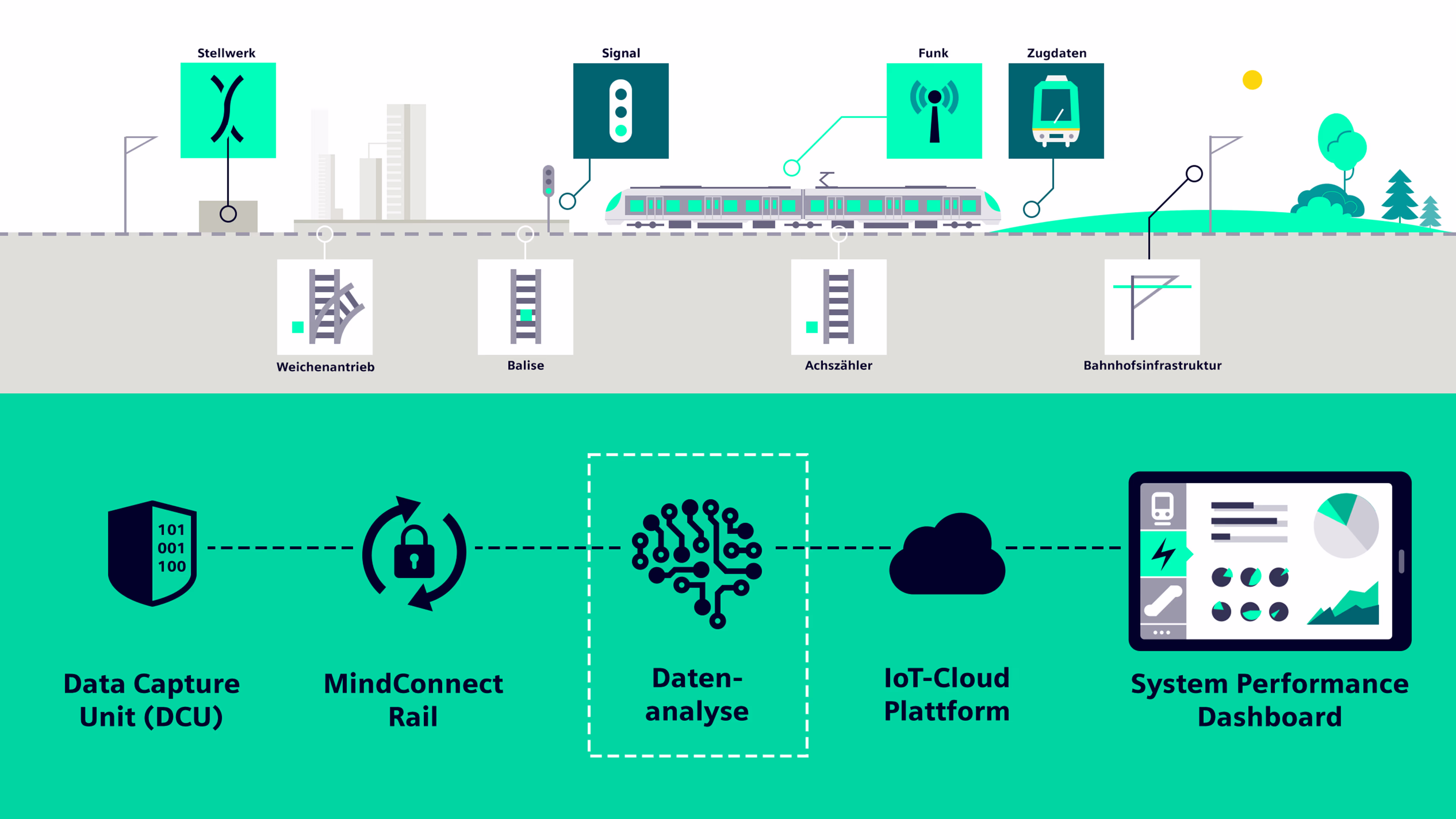

Beispiele dafür, wie die Datenanalyse für das Dashboard funktioniert
Hilfreiche Einblicke für Nahverkehrsbetreiber in Smart Cities
Das nutzerfreundliche System Performance Dashboard ermöglicht die Live- und Remote-Überwachung der angeschlossenen Bahninfrastruktur: Es visualisiert die an Bahnhöfen und über Signalsysteme gewonnenen Daten in Echtzeit. So können Betreiber wichtige KPIs wie Durchsatz, Pünktlichkeit, Energieverbrauch und Asset-Verfügbarkeit überwachen und nachvollziehen. Die innovative Datendarstellung und -visualisierung, Bereitstellung von Asset-Informationen und das Asset-Management, die Leistungsüberwachung und Ableitung prädiktiver Einblicke unterstützen Betreiber im Nahverkehr dabei, bessere Entscheidungen zu treffen, um ihre Betriebsabläufe zu verbessern und Wartungs- und Betriebsaufwände zu reduzieren.
Das System Performance Dashboard läuft auf einer IoT-Cloud-Plattform und kann über jedes Gerät mit einem Web-Browser verwendet werden. Das Dashboard kann außerdem rollenspezifisch angepasst werden, z. B. für Linienbetreiber, Instandhalter oder Bahnhofsbetreiber.
Innovative Dateneinblicke mit Mehrwert
Entdecken Sie die Vorteile, die unser Dashboard Ihnen bieten kann:
Optimierte Leistung
Die Überwachung benutzerdefinierter KPIs erleichtert den Betreibern die Wartung und Verbesserung der System- und Betriebsleistung.
Erhöhte Energieeinsparungen
Die transparente Darstellung des Energieverbrauchs hilft Linienbetreibern und Managern, den Gesamtenergieverbrauch zu reduzieren und einen übermäßigen Energieaufwand zu vermeiden.
Verbesserte Wartung
Das Asset-Monitoring und die vorausschauende Wartung erhöhen die Lebensdauer Ihrer Assets. Dank verbesserter und datenbasierter Planung wird auch die Ausführung der Wartungsarbeiten effizienter.
Effiziente Arbeitsabläufe
Die automatische Berichterstattung über das Smart Dashboard reduziert den täglichen Arbeitsaufwand erheblich.
