DC-Bahnstromversorgung

Leistungsstärke erleben
In Zeiten extremer Urbanisierung braucht es innovative und flexible Mobilitäts-konzepte. Mit langjähriger Transport-Expertise und ausgewiesenem IT-Know-how entwickelt Siemens ständig neue, intelligente Mobilitätslösungen. Lösungen, die die Verfügbarkeiten von Infrastrukturen erhöhen, die Streckennutzung optimieren und eine neue Qualität des Reisens schaffen. Profitieren Sie von unserer jahr-zehntelangen Erfahrung in Engineering, Errichtung und Inbetriebnahme von Systemen zur DC-Bahnstromversorgung. Wir bieten Ihnen sämtliche Leistungen aus einer Hand und schaffen so wertvolle Synergien – für einzigartige Einsparpotenziale.
DC-Bahnstromversorgung– Leistungsstark, effizient und sicher

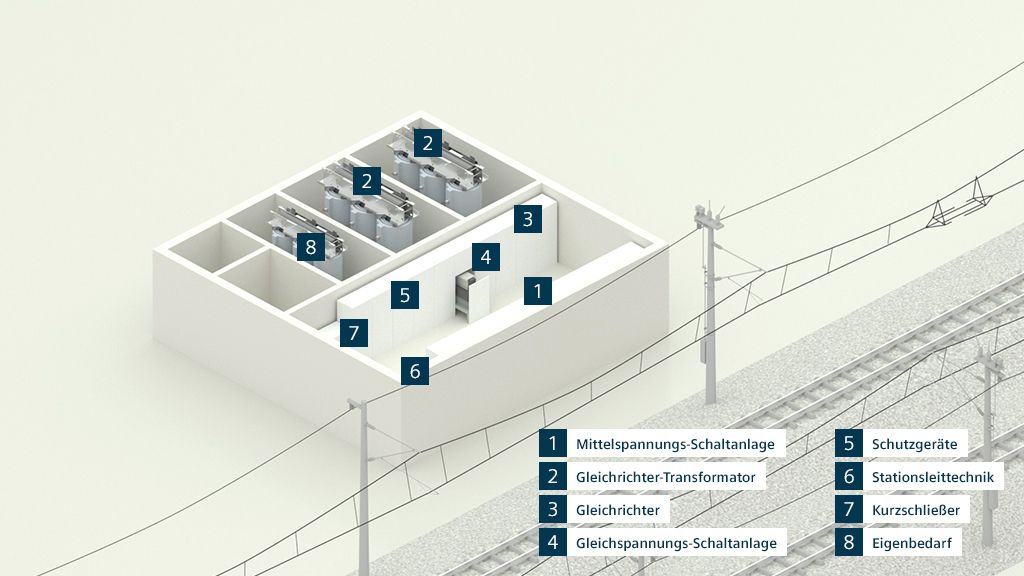

Senken Sie Kosten, sparen Sie Ressourcen – durch effiziente, belastbare Systeme zur Bahnstrom-versorgung. Ob Stromrichter, Gleichspannungs-Schaltanlagen oder Schutztechnik: Dank unseres umfassenden, modularen Portfolios sichern Sie sich verlässlich Ihren Bahnbetrieb – leistungsstark, effizient und sicher.Leistungsstarke DC-Bahnstromversorgung: das System und seine Komponenten
Mittelspannungs-Schaltanlagen – für die DC-Bahnstromversorgung
In unseren DC-Unterwerken verwenden wir durchweg erprobte Standard-Mittelspannungs-Schaltanlagen, wie wir sie auch bei Energieversorgern und Industriebetrieben einsetzen. Die fabrikfertigen, typ-geprüften Anlagen in luftisolierter und gasisolierter Ausführung entsprechen allen nationalen und internationalen Standards – und gewährleisten höchste Sicherheit für Ihr Betriebspersonal.
Stromrichter-Transformator für die DC-Bahnstromversorgung
Speziell für die stark wechselnde Beanspruchung des Gleichrichter-Betriebs ausgelegt, reicht das Leistungsspektrum unserer Gleichrichter-Transformatoren von ca. 1 MVA (für Anlagen zur Speisung von Trolley-Bussen und Straßenbahnen) bis zu etwa 7 MVA (für den Betrieb von schweren U-Bahnen). Zum Einsatz kommen ölisolierte Standard-Transformatoren – oder industrieerprobte Gießharz-Transformatoren, die besondere Anforderungen für Brandschutz und Sicherheit erfüllen.

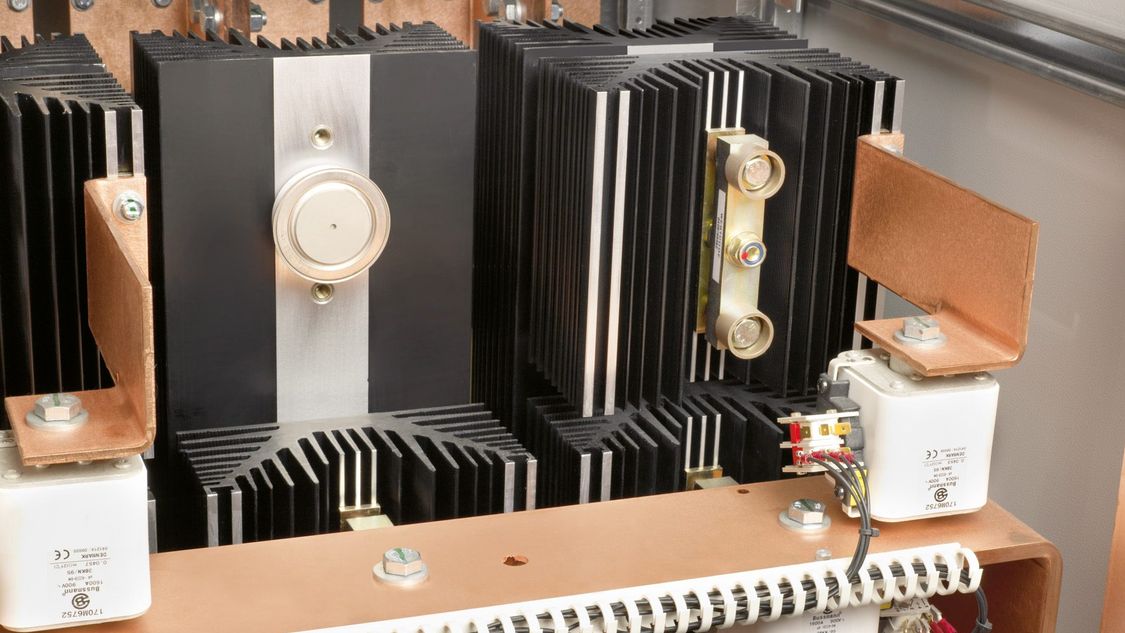

Diodengleichrichter Sitras REC für die DC-Bahnstromversorgung

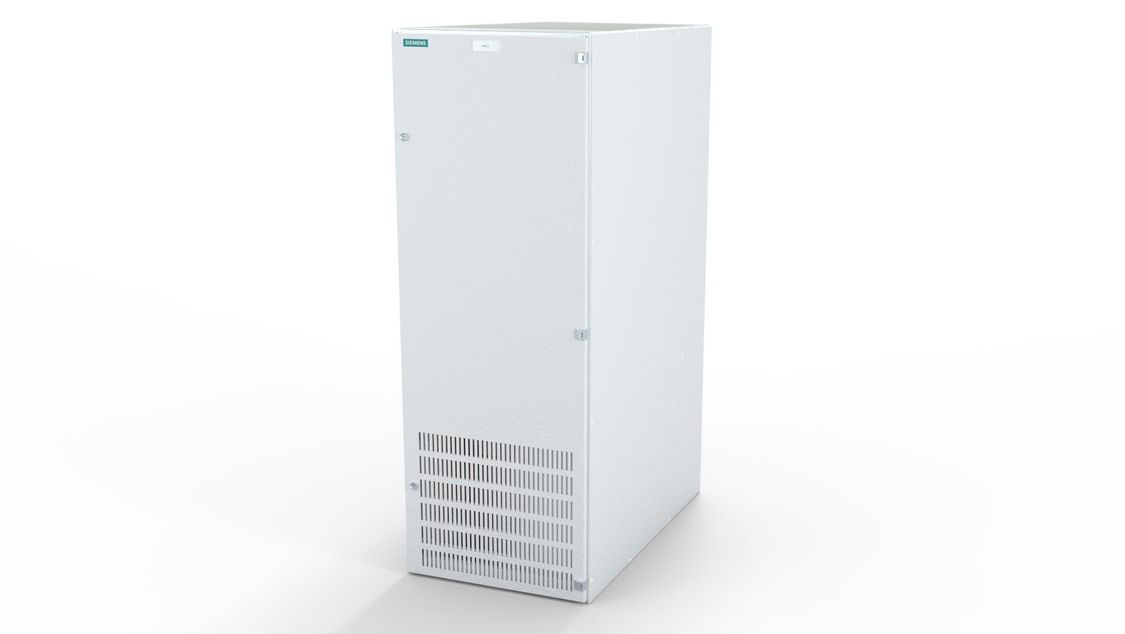

Die Diodengleichrichter vom Typ Sitras REC werden zur Stromversorgung von Gleichstrombahnen im Nah- und Fernverkehr eingesetzt. Die speziellen Leistungsanforderungen im Bahnbetrieb werden mit luftselbstgekühlten Scheiben-Dioden mit hoher Sperrfähigkeit erfüllt.
Ihre Vorteile:
- Wirtschaftliche Anpassung durch modulares Standard-Gerätekonzept
- Kompakte Abmessungen
- Leistungsstark, hohe Überlastfähigkeit
- Typgeprüft nach IEC 60146-1-1 und EN 50328
- Zuverlässig und wartungsarm durch robustes mechanisches und elektrisches Design
- Erdbebengeprüfte Ausführungen erhältlich
Selbstgeführter IGBT-Wechselrichter Sitras PCI für die DC-Bahnstromversorgung

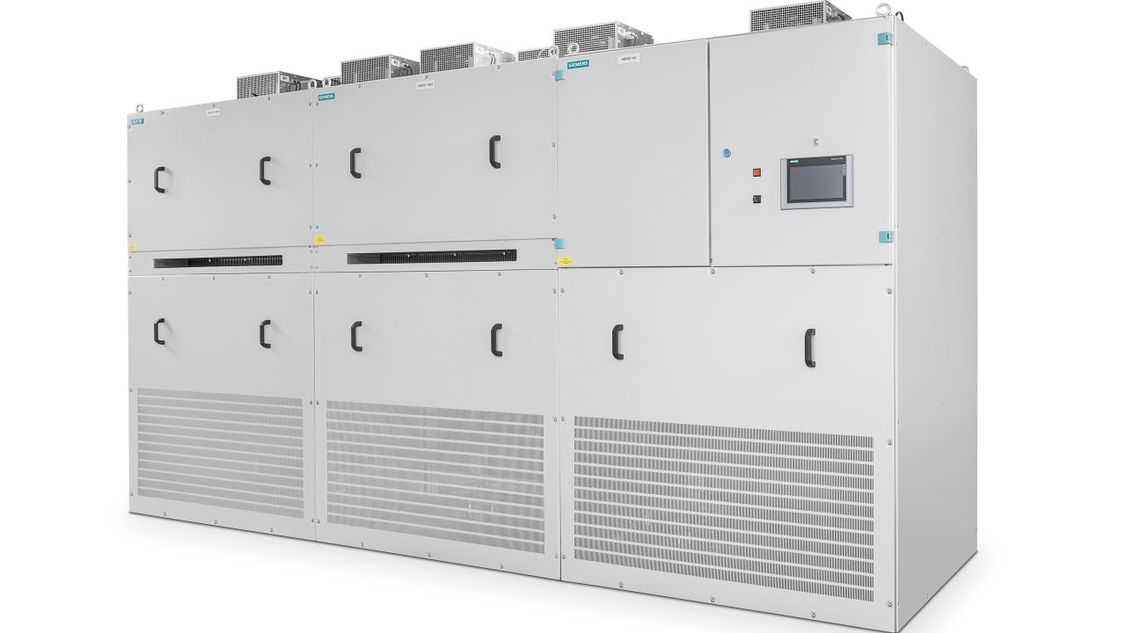

Mit selbstgeführten IGBT-Wechselrichtern vom Typ Sitras PCI ausgestattete DC-Unterwerke tragen durch die Reduktion des Primärenergieverbrauchs entscheidend zu CO2-Reduzierung und Energiekosteneinsparung bei.
Ihre Vorteile:
- Nachrüstung bestehender Unterwerke durch Beistellen eines Sitras PCI
- Möglichkeit der Fernparametrierung, -steuerung und -diagnose über standardisierte Kommunikationsschnittstelle
- Einsatz bewährter IGBT-Technik aus dem Siemens-Schienenfahrzeugbau

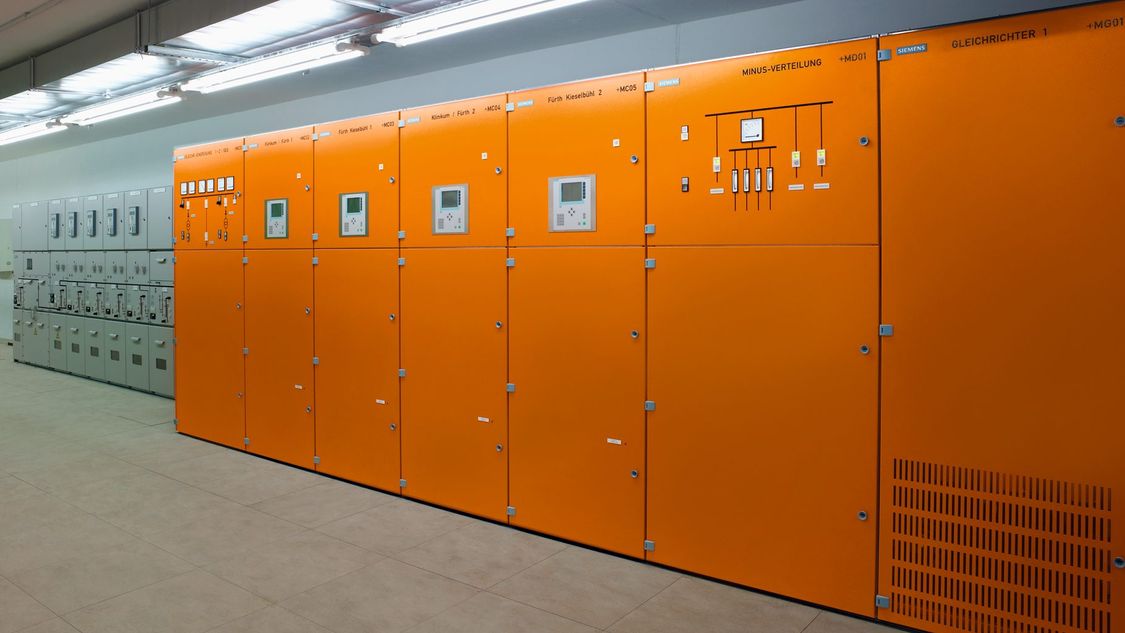

Gleichspannungs-Schaltanlage Sitras DSG für die DC-Bahnstromversorgung

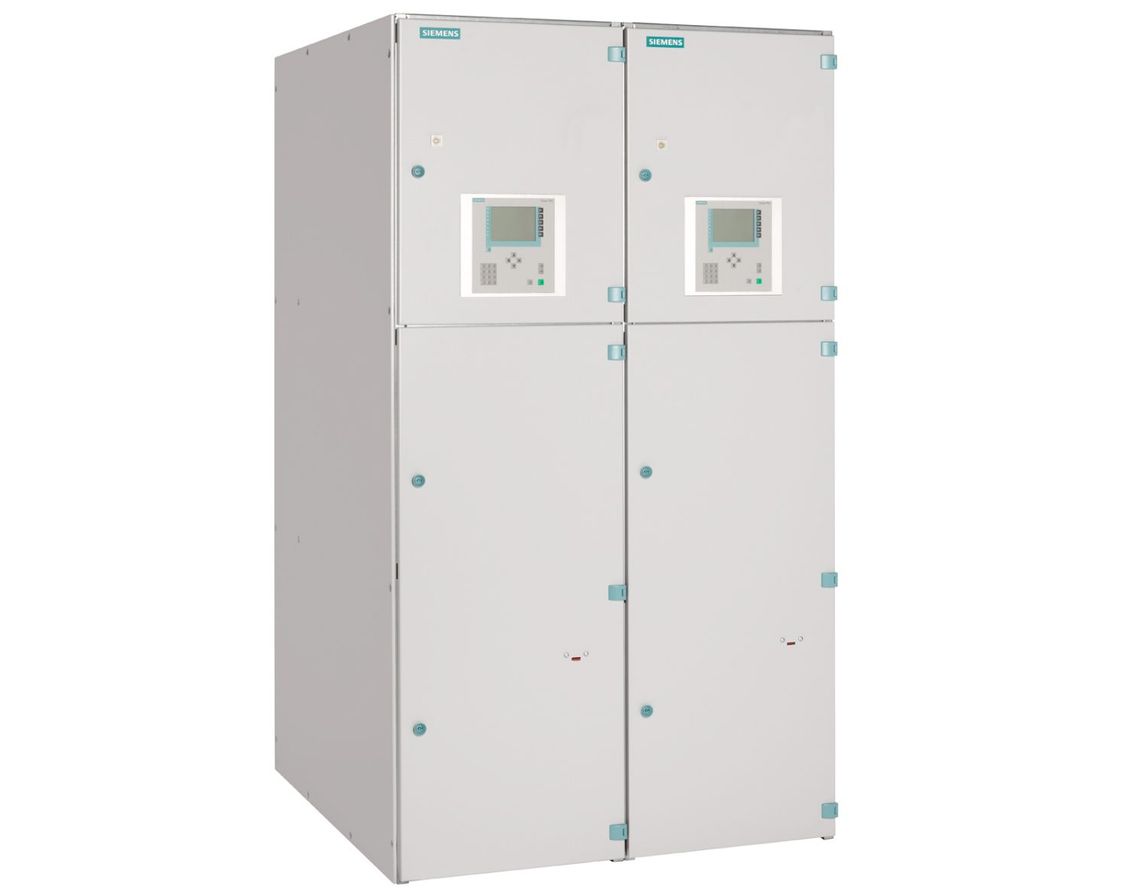

Die Gleichspannungs-Schaltanlage Sitras DSG dient zur Energieversorgung von Gleichstrombahnen im Nah- und Fernverkehr. Sitras DSG ist eine typgeprüfte, metallgekapselte und geschottete Innenraum-Schaltanlage und erfüllt alle Anforderungen, die heute an DC-Bahnstromversorgungsanlagen gestellt werden.
Ihre Vorteile:
- Geringe Lebenszykluskosten, weil wartungsarm und unempfindlich gegen Umwelteinflüsse
- Geringer Platzbedarf, weil alle Bauteile gut zugänglich sind
- Betriebssicher und zuverlässig, nachgewiesen durch Typ-Prüfung nach
EN 50123-6 und IEC 61992-6 - Störlichtbogengeprüfte und erdbebengeprüfte Ausführungen erhältlich
- Flexibel durch modulare Schaltfeldvarianten
Kompakte Gleichspannungs-Schaltanlage Sitras CSG für die DC-Bahnstromversorgung

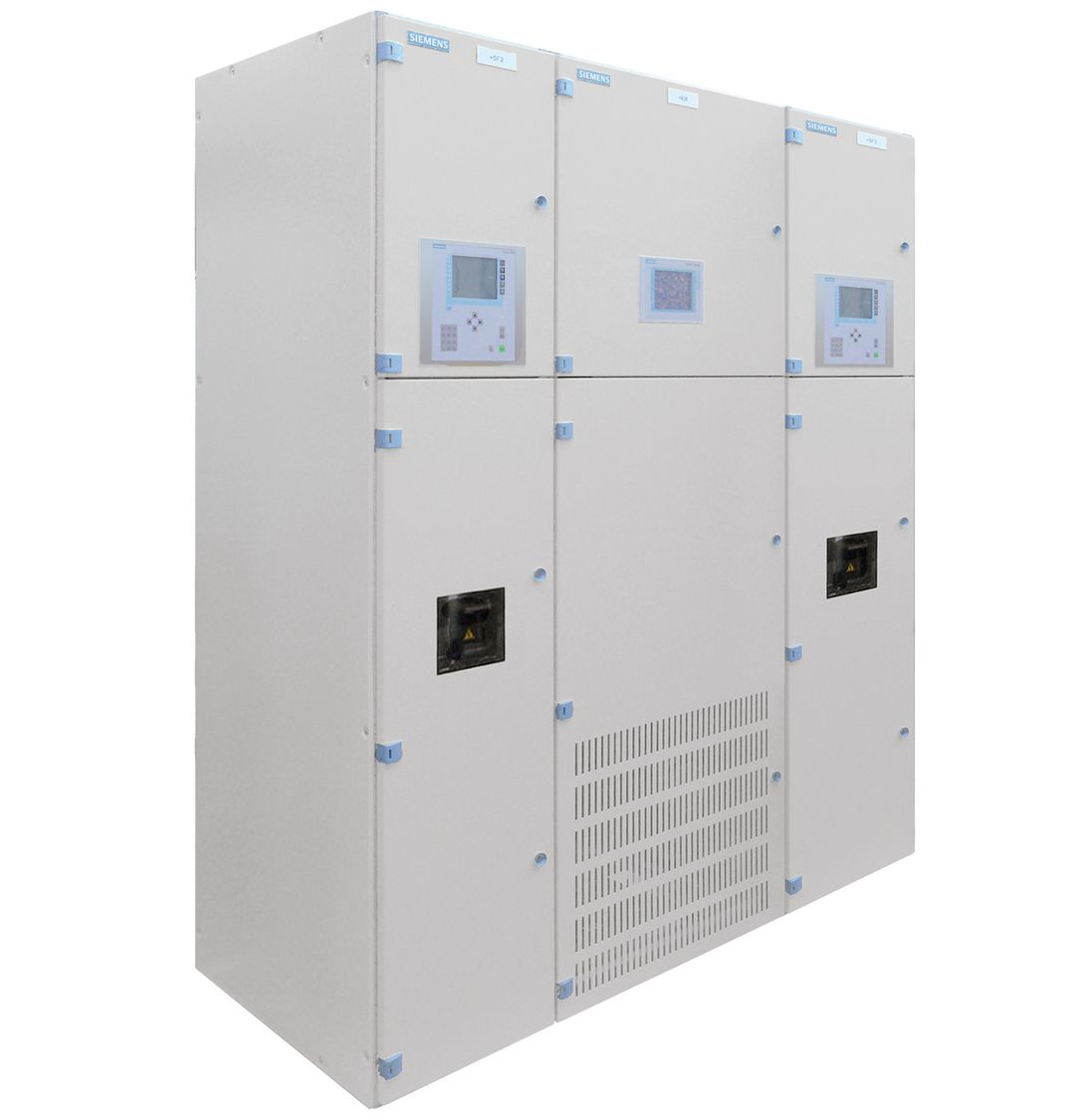

Die Gleichspannungs-Schaltanlage Sitras CSG dient zur Energieversorgung von Gleichstrom-fahrzeugen im Nahverkehr – insbesondere von Straßenbahn- und O-Bus-Systemen. Sitras CSG ist eine typgeprüfte, metallgekapselte Innenraum-Schaltanlage mit integriertem Diodengleichrichter. Sie ist für die Anwendung in Versorgungsanlagen für DC-Bahnstrom für den unteren bis mittleren Leistungsbereich konzipiert.
Ihre Vorteile:
- Sehr geringer Platzbedarf durch extrem kompakte Bauweise bei uneingeschränkter Eignung für Wandaufstellung
- Optimiertes Kosten-/Nutzen-Verhältnis durch bedarfsgerechtes Design und hohe Standardisierung
- Geringe Lifecycle-Cost, da wartungsarm und unempfindlich gegen Umwelteinflüsse
- Betriebssicher und zuverlässig, nachgewiesen durch Typ-Prüfung nach EN 50123-6 und
IEC 61992-6

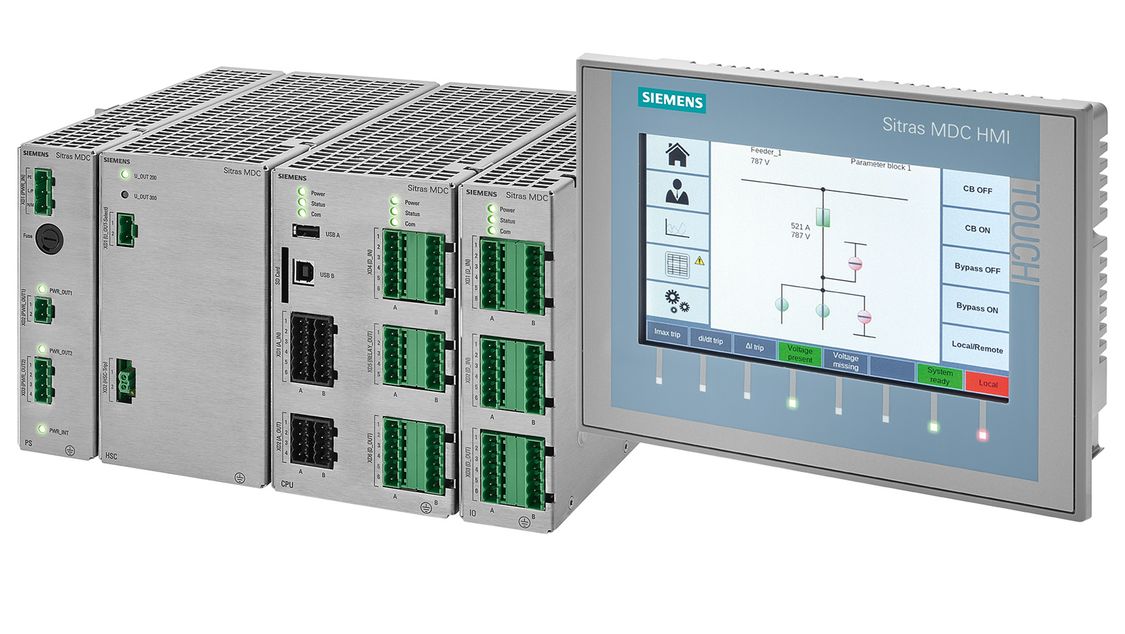

Modularer Digitaler Controller – DC-Schutz- und Steuergerät Sitras MDC für die DC-Bahnstromversorgung

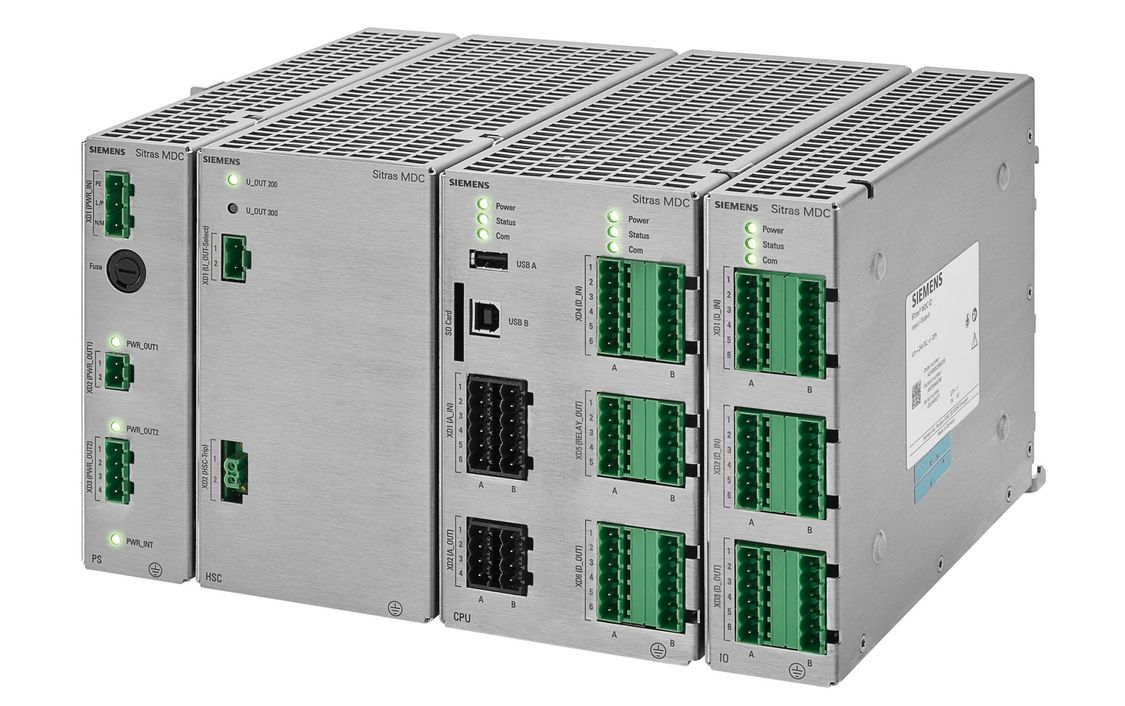

Der modulare digitale Controller Sitras MDC wird bei der DC-Bahnstromversorgung im Nah- und Fernverkehr bis zu 3.000 V DC eingesetzt. Als DC-Schutzgerät schützt es Gleichspannungs-Schaltanlagen und Fahrleitungsanlagen vor kritischen Betriebs-zuständen und erkennt Kurzschlüsse im Stromanstieg noch vor Erreichen der maximalen Kurzschlussströme.
Welchen Mehrwert liefert Sitras MDC für Ihre Anlage?
Kombiniertes Schutz- und Steuergerät Sitras PRO für die DC-Bahnstromversorgung
Das kombinierte DC-Schutz- und Steuergerät Sitras PRO wird bei der DC-Bahn-stromversorgung im Nah- und Fernverkehr bis zu 3.000 V DC eingesetzt. Es schützt Gleichspannungs-Schaltanlagen und Fahrleitungsanlagen vor kritischen Betriebs-zuständen und erkennt Kurzschlüsse im Stromanstieg noch vor Erreichen der maximalen Kurzschlussströme.
Ihre Vorteile:
- Komplette Funktionalität in einem Gerät
– Schutz
– Messung
– Steuerung
– Automatisierung
- Flexibel an Anlagenanforderungen anpassbar
- Standardisierte Kommunikationsschnittstellen
- Leistungsfähige Diagnose, umfangreiche Ereignis-, Warn- und Messwertspeicher
- Erfüllt alle relevanten Normen
Kurzschließer Sitras SCD für die DC-Bahnstromversorgung
In Gleichstrom-Bahnanlagen können zwischen der Rückleitung und der Bau-werkserde durch Betriebs- und Kurzschlussströme unzulässige Berührungs-spannungen entstehen. Das Bestehenbleiben dieser Spannungen muss nach
IEC 62128-1/EN 50122-1 durch eine Spannungsbegrenzungs-Einrichtung verhindert werden. Sitras SCD baut zuverlässig zu hohe Spannungen durch vorübergehendes Kurzschließen von Rückleitung und Bauwerkserde ab. Zusätzlich wird die Bildung von Streuströmen durch selbsttätiges Öffnen des Kurzschließers minimiert.
Ihre Vorteile:
- Erfüllung aller Kriterien nach IEC 62128-1/EN 50122-1
- Optionale Auswertung von Mischspannungen zur Erfüllung aller Kriterien nach
EN 50122-3 - Betriebssicher und zuverlässig durch hohe Stromtragfähigkeiten und Typprüfung nach EN 50526-2
- Höchster Personen- und Anlagenschutz durch schnelle Reaktionszeit
- Hohe Funktionalität und Bedienkomfort durch speicherprogrammierbare Steuerung und intuitives Bedienpanel
- Erdbebengeprüfte Ausführungen erhältlich

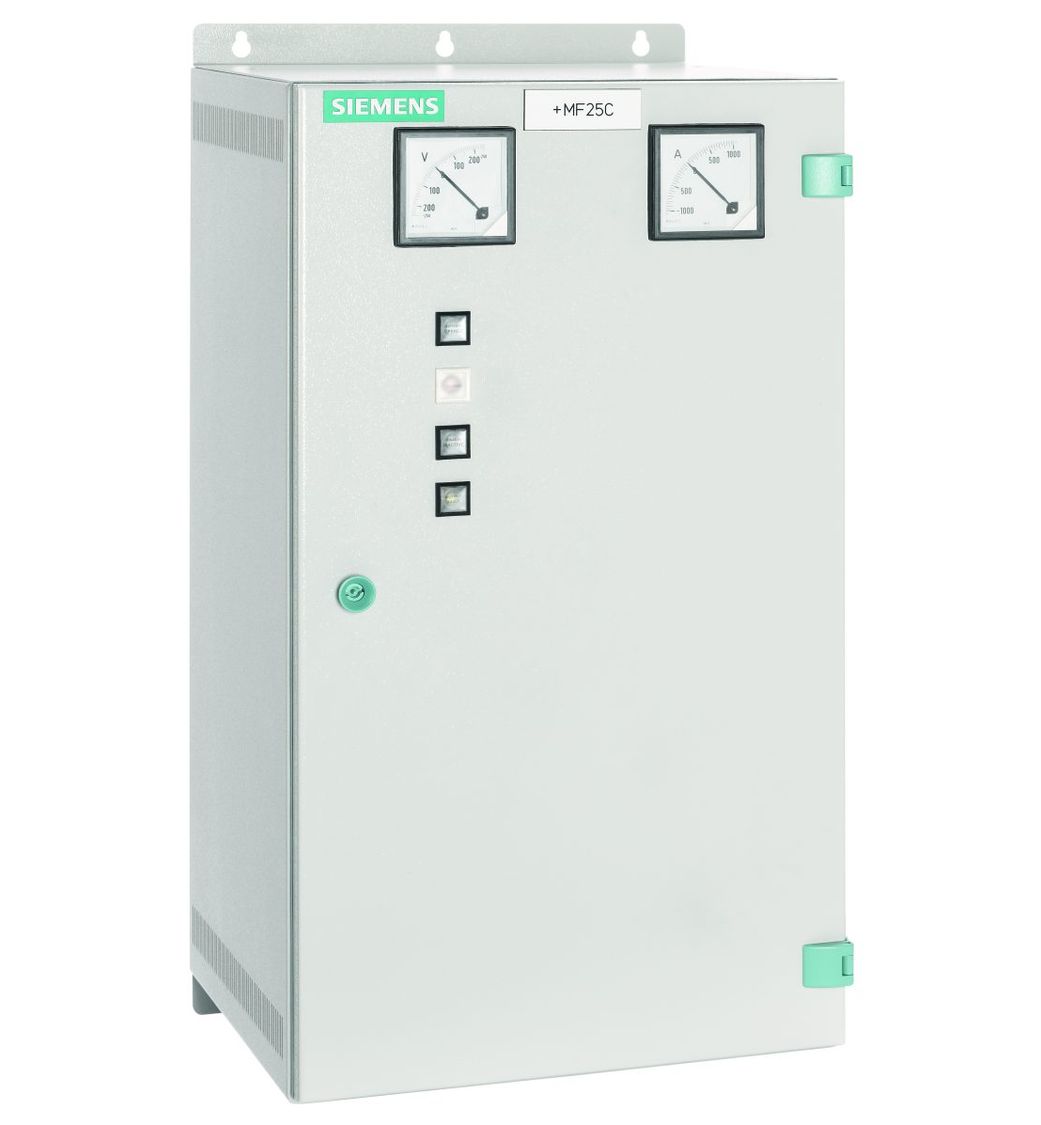

Kompakter Kurzschließer Sitras SCD-C für die DC-Bahnstromversorgung
In Gleichstrom-Bahnanlagen können zwischen der Rückleitung und der Bauwerkserde durch Betriebs- und Kurzschlussströme unzulässige Berührungsspannungen entstehen. Das Bestehenbleiben dieser Spannungen muss durch Einsatz einer geeigneten Spannungs-begrenzungseinrichtung nach IEC 62128-1/EN 50122-1 verhindert werden. Sitras SCD-C baut zu hohe Spannungen durch vorübergehendes Kurzschließen von Rückleitung und Bauwerkserde zuverlässig ab. Zusätzlich wird die Bildung von Streuströmen durch selbsttätiges Öffnen des Kurzschließers minimiert.
Ihre Vorteile:
- Hoher Personenschutz ‒ schnelle Reaktionszeit erfüllt EN 50122-1 im gesamten Zeitbereich
bis 20 ms - Betriebssicher und zuverlässig, nachgewiesen durch Typprüfung nach EN 50526-2
- Wirtschaftlich durch bedarfsgerechtes Design und sehr hohe Standardisierung
- Sehr geringer Platzbedarf durch kompakte Bauweise und Wandmontage
- Erdbebengeprüfte Ausführung erhältlich
