Blockübertragungssysteme

Intelligente Blockübertragungssysteme für sichere digitale Bahnen

Diese Systeme wurden für die sichere und kostengünstige Übertragung von Blockinformationen in Stadt- und Vorort-Bahnen sowie in Fern- und U-Bahn-Netzen entwickelt. Sie bieten eine sichere und zuverlässige Möglichkeit zur Konvertierung und Übertragung digitaler Daten.

Sie haben technische Fragen? Wir helfen Ihnen gern.

Kontaktieren Sie uns jetzt

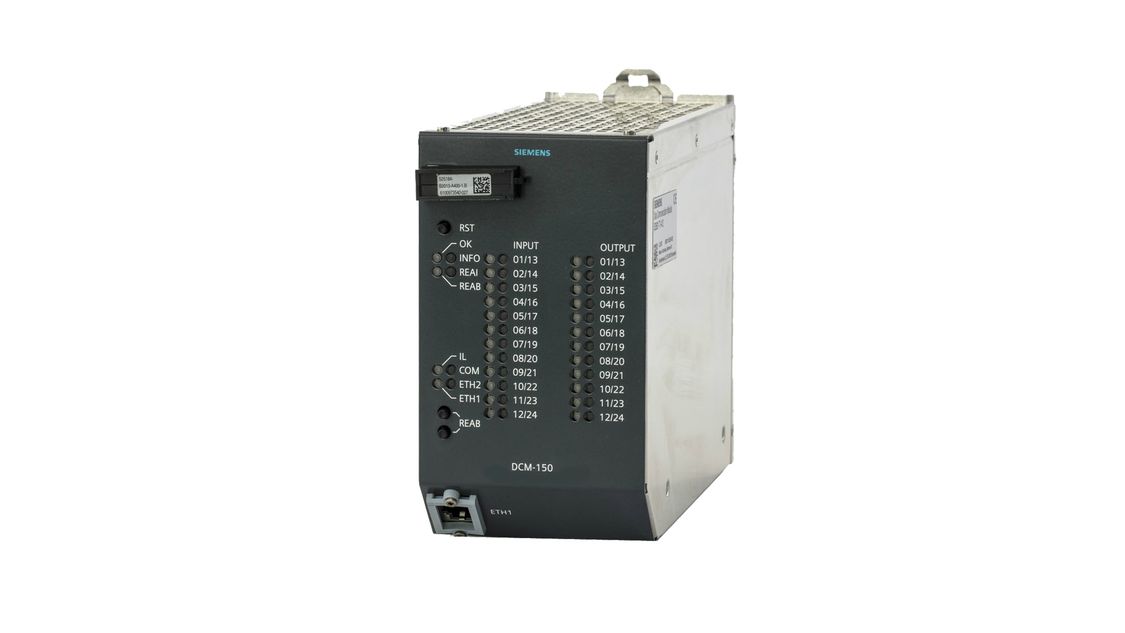

Datenkommunikationsmodul Der kompakte Clearguard DCM 150 basiert auf der Trackguard Simis FM-Technologie – einer zuverlässigen und bewährten Plattform für alle Sinet-xCMS-Produktanwendungen (z. B. ACM 200, ACM 250, TCM 100). Das Modul wurde gemäß den CENELEC-Normen EN 50126, EN 50128 und EN 50129 entwickelt und entspricht der höchsten Sicherheitsstufe SIL4. Es bietet bis zu 12 sichere Eingänge und 12 sichere Ausgänge (bzw. 24 nicht sichere) über einen Optokoppler bzw. einen potenzialfreien Relaiskontakt. So werden Block-Informationen sicher über eine serielle Schnittstelle übertragen.

Hohe Verfügbarkeit

Die Clearguard DCM 150-Architektur basiert auf einer 2-aus-2-Redundanz-Konfiguration und bietet außerdem eine doppelte Netzwerkverbindung. Das System kann redundant mit handelsüblichen Netzwerkschaltern und Netzteilen ausgestattet werden. Im eingeschalteten Zustand kann es leicht ausgetauscht werden, ohne den Betrieb angrenzender Module zu unterbrechen.

Flexible Konfiguration

Das Konzept von Clearguard DCM 150 ermöglicht die einfache Erweiterung des Systems um mehrere Produkt-Anwendungen. Es sind mehrere Konfigurationen möglich – wie DCM-DCM für die Blockübertragung oder DCM-IXL als dezentrales Ein-/Ausgabe-Modul. Das vielseitige Design bietet mehrere ethernet-basierte Kommunikations-Protokolle, aber auch einen potenzialfreien Relais-Ausgang zur Anpassung an eine Vielzahl von Betriebsbedingungen.

Niedrige Lebenszykluskosten

Das Produkt sichert durch die Bereitstellung eines äußerst zuverlässigen und wartungsfreien Moduls eine wettbewerbsfähige Investition. Das Modul wird mit den Hauptkomponenten schlank produziert, die in den meisten streckenseitigen Siemens-Komponenten verwendet werden. Es ist einfach aufgebaut und bietet eine DIN-Schienenmontage mit Steck-Verbindung und schnelle Daten-Aktualisierungen. So reduziert es die Installations- und Inbetriebnahme-Zeiten.

Benutzerfreundliches Engineering

Clearguard DCM 150 kann schnell über eine grafische Benutzer-Oberfläche auf der HTML-Website arrangiert werden, die im Modul integriert ist. Dort gibt es auch Unterstützung für Diagnose- und Wartungsaufgaben. Das Display an der Frontblende ermöglicht eine schnelle Diagnose sowie Status-Informationen vor Ort.

Maximale Effizienz über den gesamten Lebenszyklus

Eine skalierbare und flexible Lösung

Durch die modulare Architektur des Clearguard DCM 150 kann das System an die individuellen Kundenanforderungen und -anwendungen angepasst werden. Die Daten-Konfiguration wird sicher gespeichert und kann einfach in den programmierbaren, nicht löschbaren Speicher (ID-Stecker) geladen werden. Das sorgt für eine verbesserte Verfügbarkeit.

Modulare Systemarchitektur
Standard-Plattform für alle streckenseitigen Module (z. B. ACM, TCM, SCM, PCM)
Dual IP-Netzwerk mit VLAN-Unterstützung
Breites Anwendungsspektrum mit potenzial-freiem Relaiskontakt und Optokoppler-Schnittstelle
Wartungsfreies Modul
Benutzerfreundliche Konfigurationsdaten
Schneller Konfigurations-Austausch mit minimalen oder keinen Auswirkungen auf die Streckenverfügbarkeit

Der Beginn der intelligenten digitalen Blockdatenübertragung

Produkteigenschaften

12 sichere Eingänge und 12 sichere Ausgänge
Ethernet-basierte serielle Schnittstellen
Redundante 2-aus-2-Konfiguration
Dual IP-Netzwerkverbindung
Diagnose und Engineering über die lokale Website
Einfacher und schneller Austausch der Datenkonfiguration über ID-Stecker
Unbegrenzte Steuer-Distanz unter Verwendung herkömmlicher IT-Komponenten
Wartungsfreies Modul
Zuverlässige Plattform, die weltweit eingesetzt wird
CENELEC SIL-4-konform

Zukunftssichere Technologie

Das Produkt befindet sich derzeit in der Entwicklung weiterer Funktionen wie:

IT-Sicherheitsstufe 3 gemäß IEC 62443
Ferndiagnose über OPCUA-Schnittstelle
Fern-Upgrade-Services für zukünftige Sicherheits- und Systemversionen

Intelligente und einfache Installation

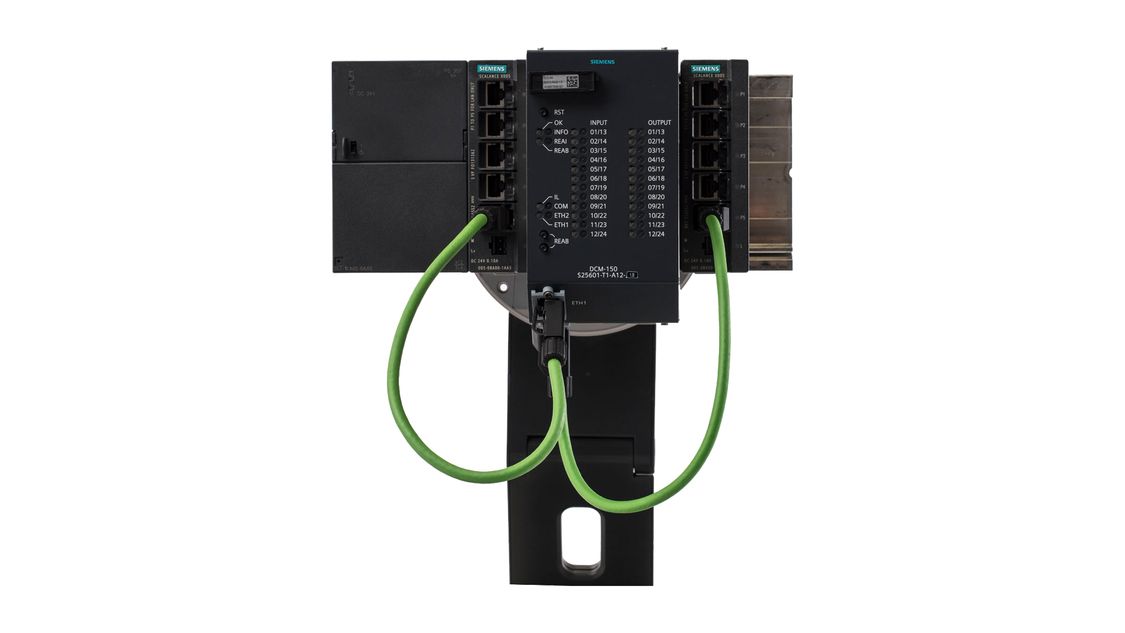

Die Installation der Module basiert auf DIN-Profilen aus der Automatisierungstechnik. Über einen Ethernet-Bus können mehrere Clearguard DCM 150 zu einem sicheren Übertragungssystem für die Signalisierung zusammengefasst werden.

Intelligente Integration

Bestehende Übergänge lassen sich ganz einfach aktualisieren, erweitern oder kostengünstig optimieren – und zwar dank HTML-basierter Software für Plug-and-Play, einfacher Diagnose durch grafische Darstellung der Status-Informationen und Protokolle, LEDs für die Diagnose vor Ort und einer ethernet-basierten Schnittstelle.
